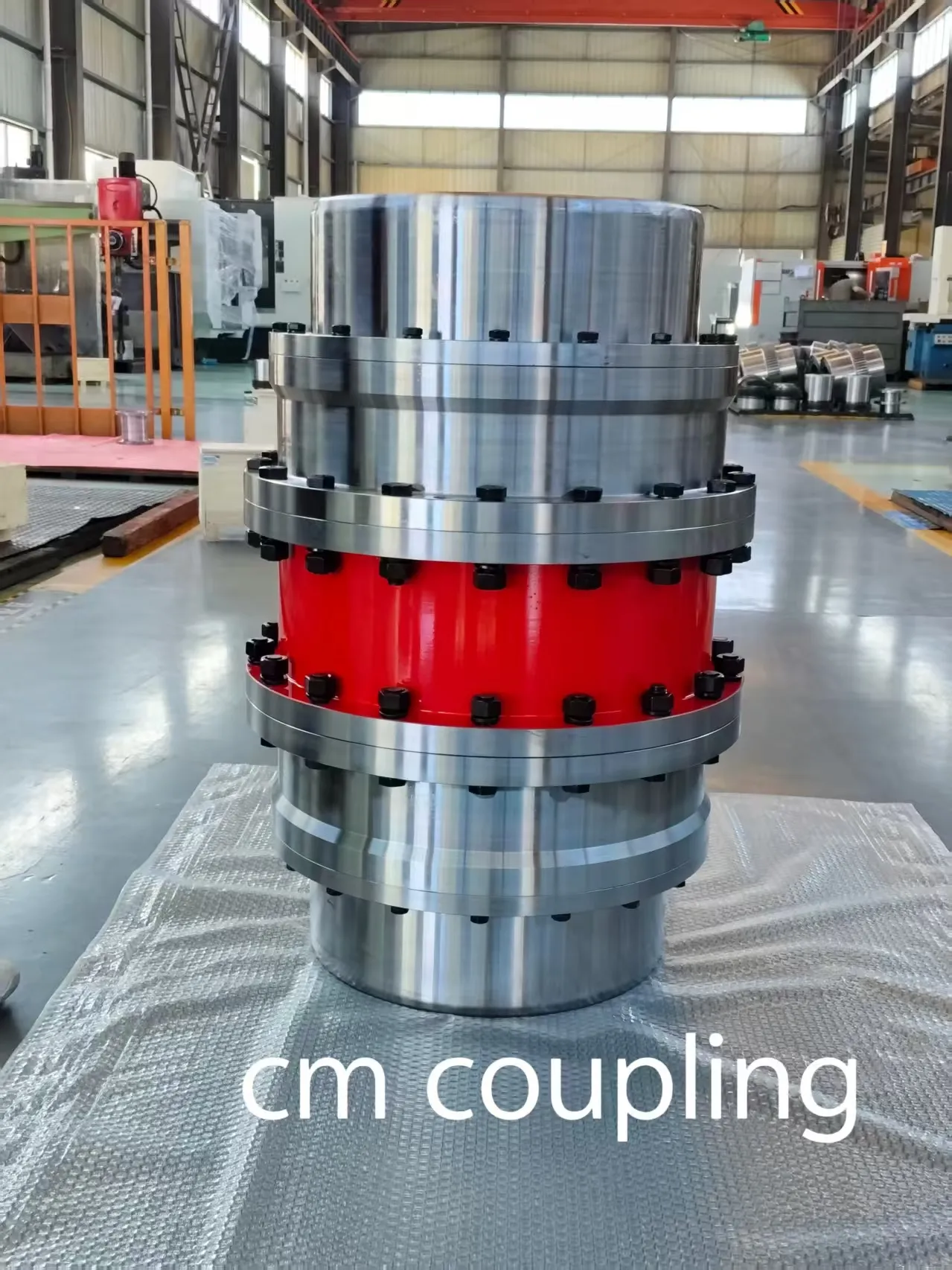

اقتران مسنن كبير على شكل أسطوانة: مكون التوصيل الأساسي لنقل الخدمة الشاقة

تعتبر أداة التوصيل المسننة الكبيرة على شكل أسطوانة مكونًا رئيسيًا في أنظمة النقل الصناعية الثقيلة ، والتي تنتمي إلى فئة الوصلات المرنة الصلبة. يستخدم على نطاق واسع في سيناريوهات نقل الطاقة العالية مثل مصانع الدرفلة المعدنية ، كسارات التعدين ، ومعدات تزوير ثقيلة. يتكون هيكلها الفريد من غلاف تروس خارجي ، وحلقة تروس داخلية ، وشفة ، وجهاز تزييت. الميزة الأكثر بروزًا هي أن سطح سن الترس الخارجي على شكل أسطوانة كروية ، مع تزامن مركز الأسنان مع محور التروس. يحقق انتقال عزم دوران فعال من خلال conjuبوابة تتشابك مع حلقة التروس الداخلية.

بالمقارنة مع وصلات الأسنان المستقيمة التقليدية ، فإن بنية الأسنان على شكل أسطوانة لها مزايا تقنية كبيرة. من حيث القدرة على التحمل ، تحت نفس الحجم ، تزداد كفاءة نقل عزم الدوران بنسبة 15-20 ٪ ، ويمكن لمجموعة واحدة من المعدات التعامل بسهولة مع عزم الدوران الكبير للغاية لعشرات الآلاف من نيوتن متر. إن قدرة تعويض الإزاحة الزاوي رائعة بشكل خاص ، مع إزاحة زاوية مسموح بها تبلغ 1°30′، وهو أكثر من 1.5 مرة من وصلات الأسنان المستقيمة ، حل فعال نظام رمح تعويض الناجمة عن أخطاء التثبيت ، والاهتزاز ، والتوسع الحراري.

يعمل تصميم سطح الأسنان على شكل أسطوانة على تحسين حالة التشابك ، مما يجعل توزيع إجهاد التلامس أكثر اتساقًا ، وتجنب المشكلة الشائعة المتمثلة في ضغط نهاية الأسنان في وصلات الأسنان المستقيمة. يتم تقليل ضوضاء التشغيل بمقدار 5-10 ديسيبل ، وتمتد دورة الصيانة إلى 2-3 سنوات. يعمل التصميم على شكل البوق لغطاء الترس الخارجي على تبسيط عملية التجميع والتفكيك في المساحات الضيقة.

يتميز هذا النوع من أدوات التوصيل بكفاءة نقل تصل إلى 99.7 ٪ ، ولكنه صلب ويفتقر إلى سعة التخزين المؤقت ، مما يجعله غير مناسب لمعدات تقليل الاهتزاز الدقيقة. أثناء الاستخدام ، يتطلب صيانة دورية مع شحم تشحيم خاص لمنع الاحتكاك الجاف ولثة سطح السن. حاليًا ، يتم تطويرها نحو التصميم المعياري ، وتطبيق مواد السبائك عالية القوة ، والمراقبة الذكية ، وتحسين الموثوقية وعمر الخدمة باستمرار في ظل الظروف القاسية.
